コスト縮減型吹付法枠 アールティーフレーム工法
山形に吹き付ける簡易法枠。
NETIS 登録番号: CG-100009-A
![](images/RT/new-top.jpg)

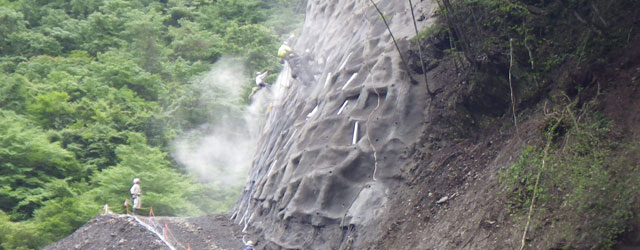

コスト縮減型吹付法枠工 アールティーフレーム工法は、山形に吹き付ける簡易法枠工です。
コスト縮減型吹付法枠アールティーフレーム工法の特徴
- 協会制ではないので、誰でも簡単・スピーディに施工できます。
- 山形に吹付けるので材量のロスが少ない。
- 現場条件によって選べるフレームは4タイプ。
- 従来工法より安く、断然にお得です。
- 横梁はモルタルの剥落を防ぐ補助網を使用!(Ⅳ型は縦梁も補助網使用)
吹き付けたモルタルはRTフレームの形に沿うように、自然と末広がりに吹き付けができるので、誰でも簡単に施工ができ、しかもスピーディーです。
■Ⅰ型~Ⅳ型まで4種類あり、従来の簡易法枠から300タイプの法枠の強度をもってます!!
鉄筋1本~4本使用し、スパン長を変えるだけで、さまざまな現場条件にあった提案ができます。
横梁の下部にRTフレーム用の補助網を取りつけます。モルタルの剥落を防止し材量のロスを抑えます。
コスト縮減型吹付法枠アールティーフレーム工法の施工手順
![アールティーフレーム工法 施工前](images/RT/1RT-HP1.jpg)
![アールティーフレーム工法 ラス張り](images/RT/2RT-HP2.jpg)
![アールティーフレーム工法 鉄筋設置](images/RT/3RT-HP3.jpg)
![アールティーフレーム工法 RTフレーム設置](images/RT/4RT-HP4.jpg)
![アールティーフレーム工法 アンカー設置](images/RT/5RT-HP5.jpg)
![アールティーフレーム工法 枠内養生](images/RT/6RT-HP6.jpg)
![アールティーフレーム工法 枠モルタル吹付け](images/RT/7RT-HP7.jpg)
![アールティーフレーム工法 枠モルタル吹き付け完了](images/RT/8RT-HP8.jpg)
![アールティーフレーム工法 枠内吹付け](images/RT/9RT-HP9.jpg)
![アールティーフレーム工法 施工完了](images/RT/10RT-HP10.jpg)
コスト縮減型吹付法枠アールティーフレーム工法の施工例

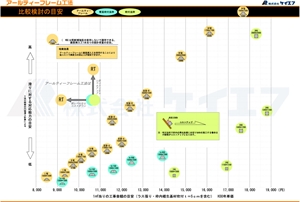

アールティーフレーム工法 比較検討の目安
![アールティーフレーム工法 比較検討の目安](images/RT/RT_hikaku-shiryo_180817.jpg)
アールティーフレーム工法、簡易吹付け法枠、吹付法枠の比較検討のための資料をご用意しております。
PDFファイルでご覧頂けますのでご活用ください。

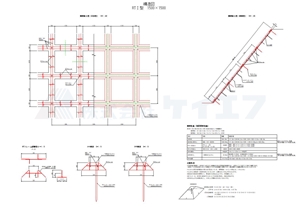

コスト縮減型吹付法枠 アールティーフレーム工法 CAD図
コスト縮減型吹付法枠アールティーフレーム工法のタイプ別CADデータをダウンロード頂けます。
CADデータはzip圧縮ファイルとなっており、sfcファイルが収録されています。
![グラスタンドAタイプ 図面イメージ図](images/RT/V-RT1-sukashi.jpg)
アールティーフレーム工法 技術資料
![アールティーフレーム工法 技術資料](images/panf/RT_gijutsu.jpg)
アールティーフレーム工法の技術資料をご用意しております。
PDFファイルでご覧頂けますのでご活用ください。
