のり面モルタル補強用繊維

各種モルタル補強繊維を取り扱っております。

モルタル補強繊維
クラテック バルチップMK ポリミックス
クラテック バルチップMK ポリミックス
クラテック【RFS400×18mm】 バルチップMK ポリミックスP30S
株式会社クラレ 萩原工業株式会社 神鋼建材工業株式会社

※製造元:株式会社クラレ
「クラテック」は、株式会社クラレの登録商標です。

品名 公称繊維径(mm) 繊 維 長 (mm) 引張強度N/mm²(Mpa) 密度(g/cm²) 荷姿(kg/袋) 素材
クラテックRFS400×18
NETIS CG-070010-V
0.2 18 1000 1.3 15 ビニロン
バルチップMK
NETIS KT-100021-A
0.7 30 500 0.91 4.55 ポリプロピレン
ポリミックスP30S 0.8 30 450 0.91 5.5 ポリプロピレン90%
ポリエチレン10%

モルタル補強用繊維の添加により...

  • ラス金網不要!!危険作業の低減!!
    (※急勾配・オーバーハング箇所はラス金網を併用して下さい。)
  • ラス張工を省略することで工期短縮ができ、コスト削減が可能です。
  • セメントとの接着性がよいため、クラックが 入りにくく
    クラックが発生した場合も成長を抑制します。
  • モルタルの品質が向上するので吹付厚を軽減させることも可能です。
    (※※補強繊維モルタルは、従来の金網入りモルタル以上の許容最大曲げモーメントが発揮でき、従来設計100㎜に対し80㎜程度までの厚さに低減すこことも可能。)
  • モルタル補強繊維の拘束力が、凍結時に組織の脆弱化を抑え、耐凍結融解性が向上し、長期耐久性が向上します。
矢印

ライフサイクルコストの低減につながります。

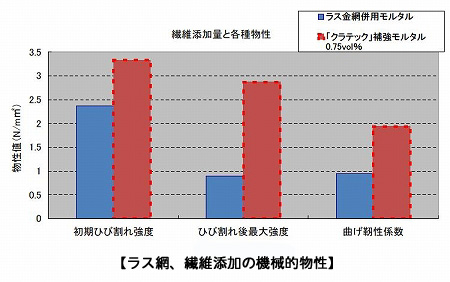

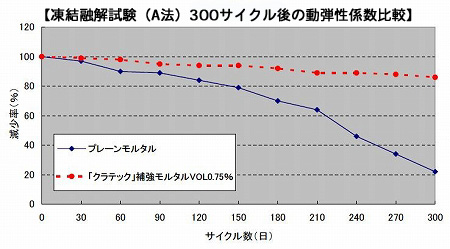

凍結融解グラフ ラス物性値比較

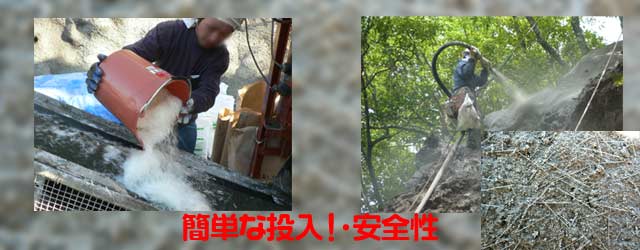

簡単な投入・安全性

【配合例「クラテック」<RFS400×18㎜>(m³当り)】

「クラテック」 セメント 骨材 W/C
9.8㎏(0.75%/vol) 420kg 1680kg 45~55%

【配合例「バルチップMK」(m³当り)】

「バルチップMK」 セメント 骨材 W/C
9.1㎏(1.0%/vol) 420kg 1680kg 45~55%

【配合例「ポリミックス P30S」(m³当り)】

「クラテック」 セメント 骨材 W/C
9.1㎏(1.0%/vol) 420kg 1680kg 45~55%

施工プラントは一般的な吹付システムで練混ぜが可能です。
「繊維混入モルタル」は吹付時もホースを傷めず、飛散しても作業員の安全性が高く、錆びないので景観も損ねません。

のり面モルタル補強用ビニロン繊維の用途

こんな現場の技術提案に

  • 工期短縮で交通規制も短縮させたい。
  • 脆弱なのり面上での作業に安全性が確認できない場合
  • 仮設の法面に。
  • 産廃物処理場などのクラック抑制を期待する現場に。
  • 塩害対策で沿岸法面に。
  • 老朽化した法面の迅速かつ安全な補修に。
  • 凹凸が激しい法面もラス金網省略により地山に沿った施工ができ吹付ロスを低減。

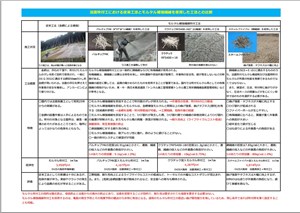

従来工法との比較

比較資料PDFファイル

『法面吹付工における従来工法とモルタル補強繊維を使用した工法との比較』というタイトルの比較資料をご用意しました。 ご活用ください。



取扱い製品についてお問い合わせ

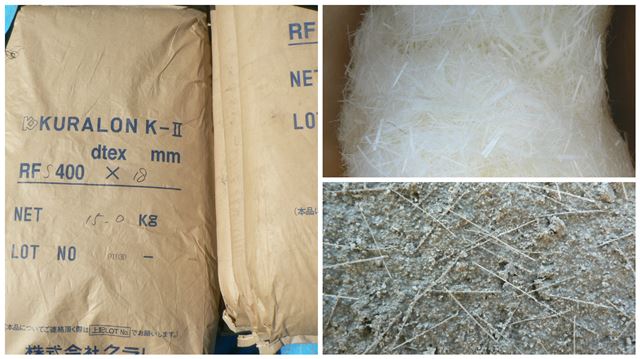

のり面モルタル補強用ビニロン繊維 「クラテック」
NETIS登録番号:CG-070010-VE

のり面モルタル補強用ビニロン繊維 「クラテック」

クラテックは、のり面モルタル補強・ひび割れ抑制用のビニロン繊維です。

のり面モルタル補強用ビニロン繊維 「クラテック」の仕様

【クラテック】

品 名 繊維径(μm) 繊維長(mm) 引張強度(Mpa) 伸度(%) 引張弾性率(Gpa) 密度(g/cm3
RFS400×18 200 18 1000 27 1.3

1袋 15kg入。

のり面モルタル補強用ビニロン繊維 「クラテック」の特徴

クラテックとは?

  1. 「クラテック」の添加により、ラス金網不要!!
    (※現場条件に応じ金網が必要な場合もあります。)
  2. ラス張工を省略することで工期短縮ができ、コスト削減が可能です。
  3. 「クラテック」は、セメントとの接着性がよいため、クラックが 入りにくく
    クラックが発生した場合も成長を抑制します。
  4. モルタルの品質が向上するので吹付厚を軽減させることも可能です。
  5. 「クラテック」の拘束力が、凍結時に組織の脆弱化(ぜいじゃくか)を抑え、耐凍結融解性が 向上し、長期耐久性が向上します。
矢印

ライフサイクルコストの低減につながります。

凍結融解グラフ ラス物性値比較 簡単な投入・安全性
  • 施工プラントは、一般的な吹付システムで練混ぜが可能。
  • 「クラテック」は吹付け時もホースを痛めず、飛散しても作業員の安全性が高く、錆びないので景観も損ねません。

【m3あたりの配合例】

骨材 セメント 「クラテック」 W/C
1680kg 420kg 10kg 45~55%

のり面モルタル補強用ビニロン繊維 「クラテック」の用途

こんな現場の技術提案に!

  • 工期短縮で交通規制も短縮させたい。
  • 仮設の法面に。
  • 塩害対策で沿岸法面に。
  • 凹凸が激しい法面もラス金網省略により地山に沿った施工ができ吹付ロスを低減。
  • 老朽化した法面の迅速かつ安全な補修に。

※製造元:株式会社クラレ
「クラテック」は、株式会社クラレの登録商標です。



取扱い製品についてお問い合わせ

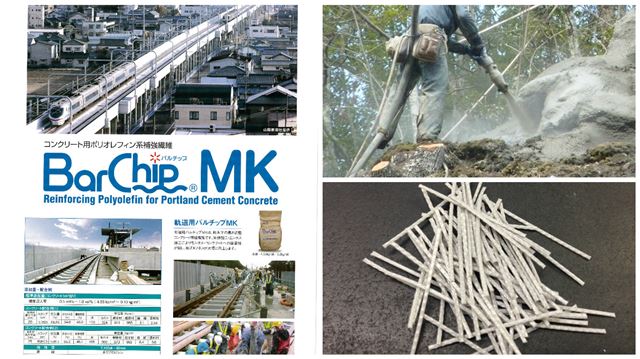

モルタル補強用ポリプロピレン繊維「バルチップMK」
NETIS登録番号:KT-100021-A

モルタル補強用ポリプロピレン繊維「バルチップMK」

バルチップMKは、建築・土木用のコンクリートひび割れ抑制・補強用ポリプロピレン繊維です。

「バルチップMK」の添加量・配合例

標準添加量(モルタル1m³当り)
繊維混合率 1.0 vol% (9.1 kg/m³)

骨材 セメント バルチップMK W/C
1,680Kg 420kg 9.1kg 45 ~ 55 %

「バルチップMK」の特徴

  1. 軽量で作業性に優れる。
  2. 密度:0.91g/cm3と軽く,搬送・混入作業が容易。

  3. 耐薬品性に優れ,錆びない。
  4. 耐アルカリおよび耐久性に優れます

  5. コンクリートとの付着性。
  6. エンボス加工および親水処理により,付着性がよくなり, 曲げタフネスが向上します

  7. 環境に優しい。
  8. 燃焼にダイオキシン(塩素系ガス)を発生しません。

「バルチップMK」の用途

  • トンネル。
  • のり面。
  • 道路。
  • 橋梁。
  • など。
    (※使用場所によって、繊維経等、仕様が異なりますので、詳細は弊社営業スタッフにお問い合せください。)



取扱い製品についてお問い合わせ

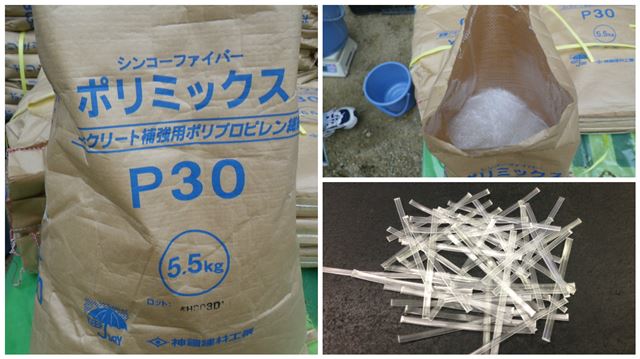

モルタル補強用ポリプロピレン繊維「ポリミックスP30S」

モルタル補強用ポリプロピレン繊維「ポリミックスP30S」

ポリミックスP30Sは、建築・土木用のコンクリートひび割れ抑制・補強用ポリプロピレン繊維です。

「ポリミックスP30S」の仕様

材質:ポリプロピレン90%、ポリエチレン10%の合成繊維です。

【ポリミックスP30S 寸法】

換算直径(mm) 長さ(mm) アスペクト(L/d) 形状
0.80(4500dt) 30 38 異型加工

【ポリミックスP30S 1袋あたり】

重量 (kg/袋) 1パレット当り重量
5.5 5.5kg / 袋 × 48袋 = 264kg (12段)

「ポリミックスP30S」の特徴

モルタル補強用ポリプロピレン繊維「ポリミックスP30S」
  1. ひび割れ抵抗性の改善。
  2. コンクリート内部のひび割れの発生および進展をポリミックスが拘束しますので、ひび割れに対する抵抗性が改善されます。

  3. 曲げタフネスの向上。
  4. ポリミックスは繊維表面を異形加工して、コンクリートとの付着力を高めています。
    外力作用時、繊維の引きぬき抵抗が大きいため、高い曲げタフネスが得られます。

  5. 耐久性の向上。
  6. ポリミックスは素材がポリプロピレンであるため耐薬品性に優れ、スチールのような発錆もありません。

  7. 作業負担の低減。
  8. ポリミックスは軽い(密度0.91g/㎤)ため、搬送や投入作業時の作業負荷を低減できます。。

「ポリミックスP30S」の用途および標準混入量

【ポリミックスP30S 用途および標準混入量】

用途 使用メリット 標準混入量(kg/㎥)
のり面 モルタル吹付工・コンクリート吹付工 吹付厚の減少・金網省略・寿命延長 6.83~9.1
